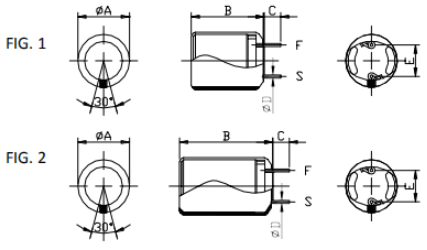

產品尺寸 Product size
| TYPE | RTB1214B | RTB1218B |
| A(MAX) | 13.50 | 13.50 |
| B(MAX) | 18.50 | 23.50 |
| C(REF) | 3.50 | 3.50 |
| D(士0.10) | 0.70 | 0.70 |
| E(土0.50) | 7.50 | 7.50 |
| FIG. | 1 | 2 |
產品概要 Outline ·
適合于高可靠性、高安裝密度、VRM應用等電路。
Most suitable for circuits with high reliability, high installation density and VRM applications.
.采用新熱壓工藝增強產品可靠性。 Adopting new hot pressing process to enhance product reliability.
.扁平線設計超大的溫升電流，低直流電阻。
Flat line design for large temperature rise current, low DC resistance
·工作溫度：-60℃～+200℃（包含線圈發熱）
Operating temperature:-50℃～+150℃(Including coil's temperature rise)

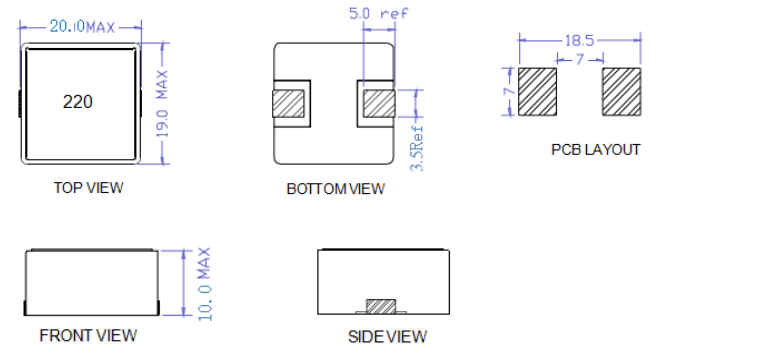

外觀尺寸
電氣特性
Electrical characteristics
| 電氣特性表 | |||||
|
產品型號 Part Number |
電感值 （uH）±20% |
直流電阻D.C.R (mΩ) |
溫升電流 Irms（A） |
飽和電流 Isat(A) |
|
| HPBR1810-R82M | 0.82 | 0.60 | 42.0 |
105.0 |
|
| HPBR1810-1R0M | 1.00 | 0.7 | 40.0 | 100.0 | |
| HPBR1810-1R5M | 1.50 | 0.95 | 35.0 | 80.0 | |
| HPBR1810-2R2M | 2.20 | 1.80 | 28.0 | 65.0 | |
| HPBR1810-3R3M | 3.30 | 2.80 | 25.0 | 55.0 | |
| HPBR1810-4R7M | 4.70 | 3.20 | 23.0 | 50.0 | |
|
HPBR1810-5R6M |
5.60 | 4.20 | 20.0 | 45.0 | |
| HPBR1810-6R8M | 6.80 | 4.40 | 19.0 | 40.0 | |
| HPBR1810-8R2M | 8.20 | 4.60 | 17.0 | 35.0 | |
| HPBR1810-100M | 10.0 | 6.0 | 15.0 | 30.0 | |
| HPBR1810-150M | 15.0 | 9.0 | 14.0 | 25.0 | |
| HPBR1810-220M | 22.00 | 14.0 | 12.0 | 20.0 | |
| HPBR1810-330M | 33.00 | 23.00 | 9.0 | 17.0 | |
| HPBR1810-470M | 47.00 | 32.00 | 7.0 | 14.0 | |
| 數量/卷 | 內盒包裝數量 | 外箱包裝總數量 | 內包裝箱 | 外包裝箱 |
| HPBR1810-3R3M | (200×2) =400PCS | (400×2)=800PCS | 340mm*340mm*65mm | 365mm*355mm*155mm |
屏蔽式結構:抗電磁干擾(EMI）性能強。
Shielded construction
低DCR實現低損耗
Low loss realized with low DCR
采用金屬磁芯實現高性能高頻率
High inductance, high current, low magnetic loss
低噪聲，復合結構
Ultra low buzz noise， due tocomposite construction

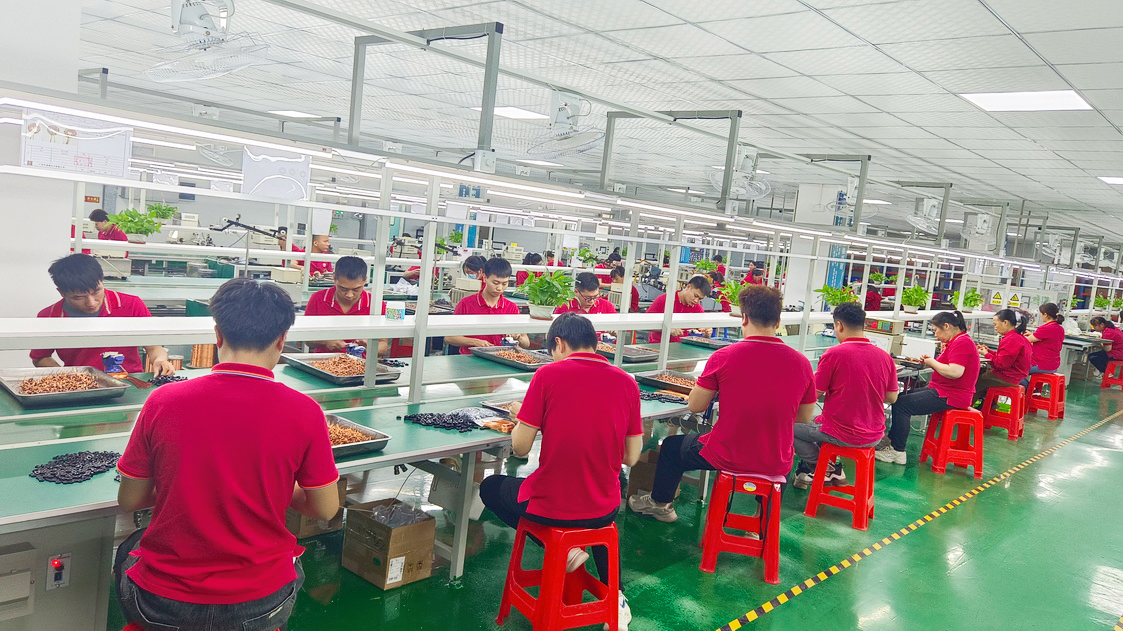

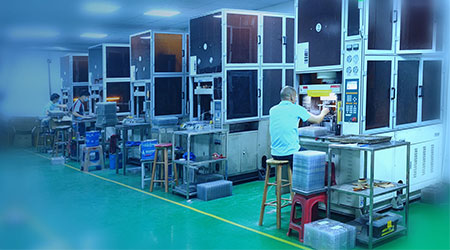

實力廠家 交期縮短30% 18年行業生產定制經驗，3000m2工廠面積，全線自動化生產設備，月產量達600KKpcs以上，生產效率高，供貨能力強。 擁有一支強大的工程研發團隊，對于電感、高頻變壓器的技術研發、創(chuàng )新生產管理、品質管理等有著豐富的經驗和過硬的能力，可根據客戶需求量身定制，質量穩定成本低。
嚴控品質 性能穩定成本優 銅線、磁芯等原材料均采用德國、臺灣等行業一線品牌，可大大縮小產品體積，滿足大功率需求，同時能有效地控制發熱溫度，保證產品的高穩定性，從源頭解決客戶對產品的擔憂。 生產工藝、檢驗方法全部按照ISO9001:2015質量管理體系要求，從原料、設備、工藝到檢測均以近乎嚴格的標準執行，在更優的成本前提下，讓產品達到車規級的質量標準。
快捷定制 提供全套解決方案 美登熟悉各個行業被動元件的工藝性能特點，可根據需求量身定制，為客戶提供電感、線圈、高頻變壓器及配套產品一站式解決方案，真正為客戶降本增效。 客戶提供對應的圖紙參數，美登根據樣紙，提供免費制樣及送樣。
貼心服務 讓客戶無后顧之憂 售前：免費制樣、送樣及檢測，為客戶量身定制，全套配齊； 售中：全程跟進，與客戶保持緊密聯系，確保產品合格交付； 售后：7*24小時在線服務，為客戶提供全方位的技術支持與服務。
